無題Name名無し26/08/25(火)02:01:27 IP:1.73.*(spmode.ne.jp)No.571737+ 27年2月頃消えます

大戦中の飛行機の脚機構について…

零戦の左右どちらが先になるかは状況によって変わるというのは珍しいタイプなのではないだろうか

零戦の主脚は1つの油圧ポンプから左右のシリンダーへ同時に油圧を送る構造でしたが、左右のわずかな摩擦や空気抵抗の差により、完全に同時にではなく、どちらかが少し遅れて片脚ずつ（時間差で）引き込まれました。決まった左右の順序はなく、機体ごとのポンプの個体差や横風、プロペラ後流の影響で左右どちらが先になるかは変わっていました。
左右の時間差（差動）：左右の配管やシリンダーのわずかな抵抗の差、機体にかかる風圧（プロペラ気流など）の違いにより、抵抗が小さい方の脚が先に動き、もう片方が少し遅れて格納されます。左右どちらが先か：プロペラ回転によるトルクや気流の影響で右側（または左側）が先に閉まる傾向がありましたが、機体ごとの個体差や油圧の調子で左右が逆になることもありました。

削除された記事が5件あります.見る

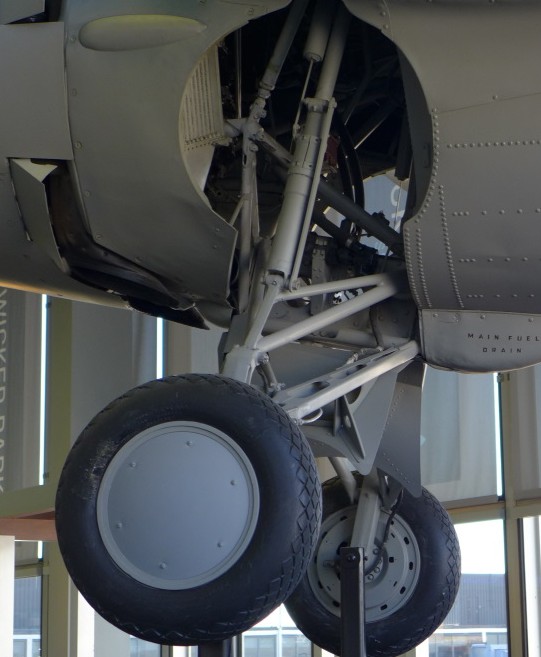

…	1無題Name名無し 26/08/25(火)02:05:31 IP:1.73.*(spmode.ne.jp)No.571738+ 1787591131255.jpg-(80256 B) F4Fの主脚引き込みはハンドルを30回ほど手動で回してワイヤーとチェーンで巻き取る方式だったとか

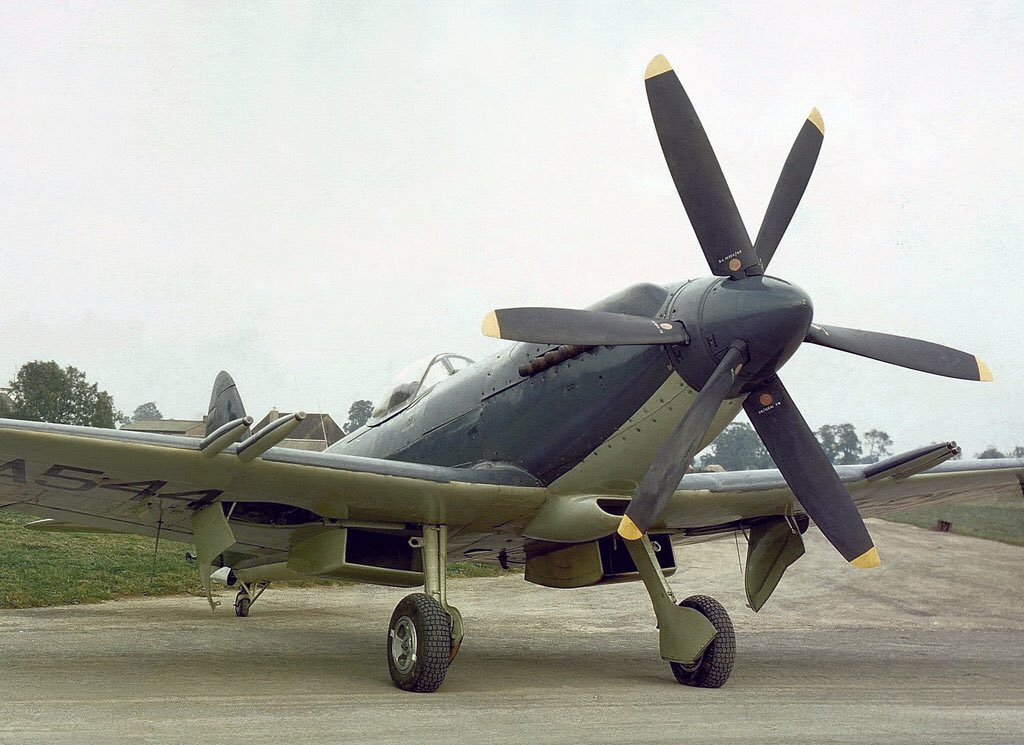

…	2無題Name名無し 26/08/25(火)02:10:29 IP:49.109.*(spmode.ne.jp)No.571739そうだねx2 1787591429421.jpg-(123174 B) 似て非なるスピットとメッサーの引き込み機構スピットファイア取付位置：主翼の主桁（中心となる頑丈な骨組み）の内部に軸を設置。引き込み方向：真横ではなく、わずかに後ろ向きに傾斜して引き込まれる。特徴・評価：着陸時の衝撃や曲げ荷重を主桁がしっかり受け止める構造。脚の幅（トレッド）はやや狭いものの、機構や脚柱が頑丈でトラブルが少なかった。

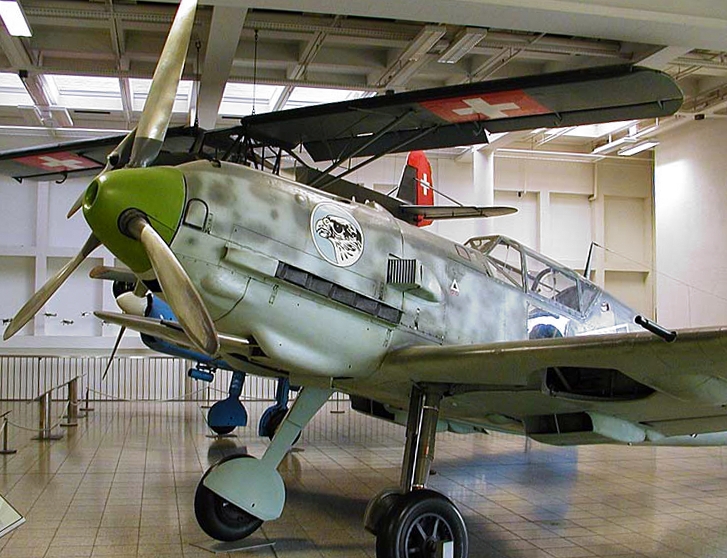

…	3無題Name名無し 26/08/25(火)02:12:04 IP:1.73.*(spmode.ne.jp)No.571740そうだねx2 1787591524287.jpg-(334165 B) メッサーシュミット109 取付位置：主翼ではなく、胴体側のエンジンマウント（防火壁）に直接固定。引き込み方向：翼端の方向（外側）へ向かって引き上げる。特徴・評価：主翼の構造を極めてシンプル・軽量にでき、片翼ごとの取り外しも容易だった。その反面、車輪の間隔が非常に狭く、脚を斜めに取り付けていたため強度に不安があり、離着陸時の横風や接地時の事故（脚折れやグラウンド・ループ）が多発した。

…

4無題Name名無し 26/08/25(火)02:18:07 IP:1.73.*(spmode.ne.jp)No.571741そうだねx1
1787591887781.jpg-(55460 B)

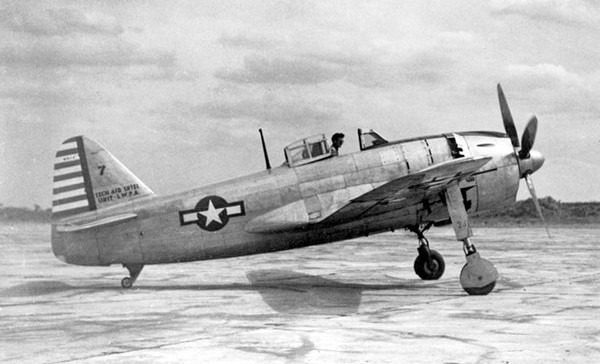

悪名高き紫電の二段引き込み機構
米軍のそこの評価は知らんけど

作動不良: 油圧作動による伸縮・収納に当初は1～2分かかり、のちに約20秒まで短縮されたものの、油圧系統の信頼性が低くトラブルが頻発した。強度不足: 脚自体が長く複雑な構造だったため、ハードな着陸に耐えきれず折損事故などが多発した。視界と操縦性: 前方下方の視界不良や足回りの不安定さから、ベテランパイロットでも離着陸に気を使う扱いづらい機体となった。

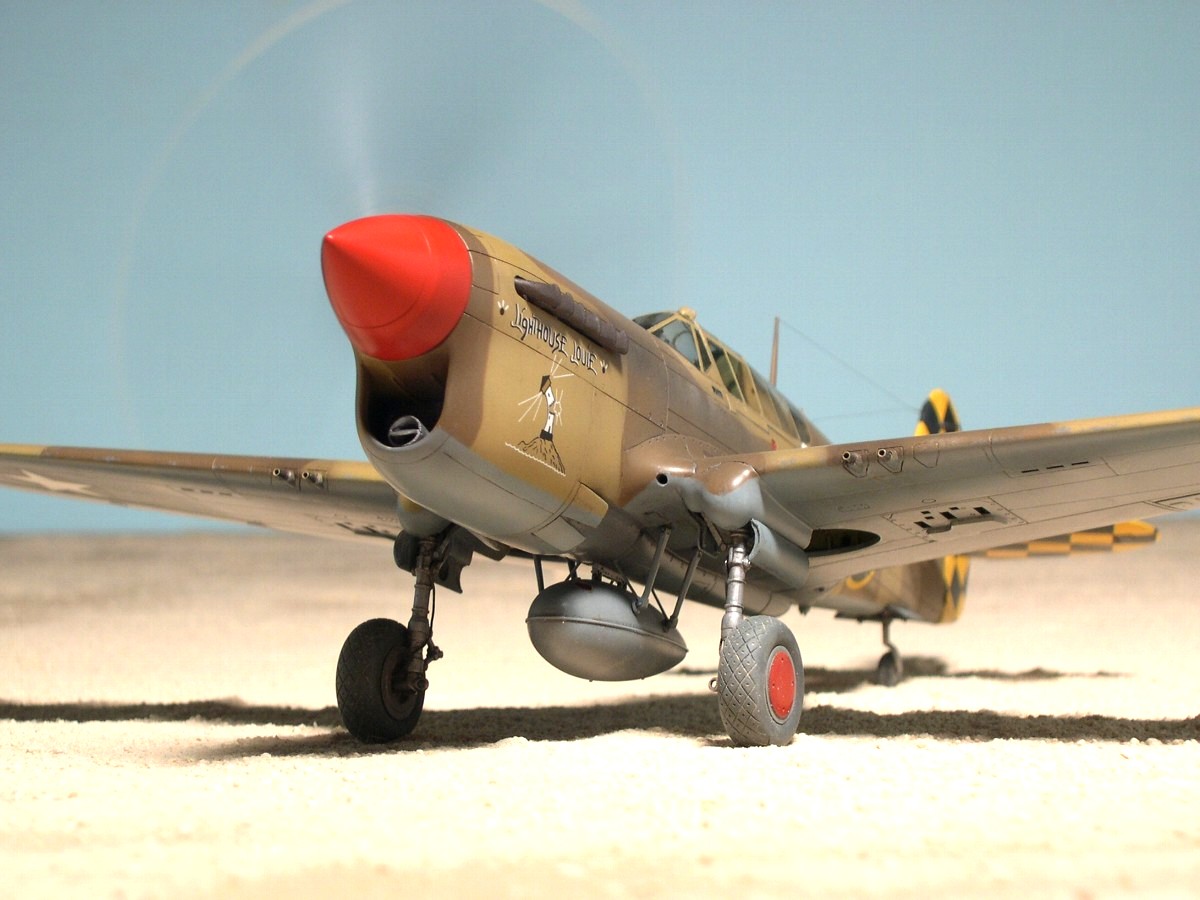

…	5無題Name名無し 26/08/25(火)02:25:40 IP:1.73.*(spmode.ne.jp)No.571742そうだねx2 1787592340760.jpg-(156511 B) アメリカは90°回転引き込み機構がお好き

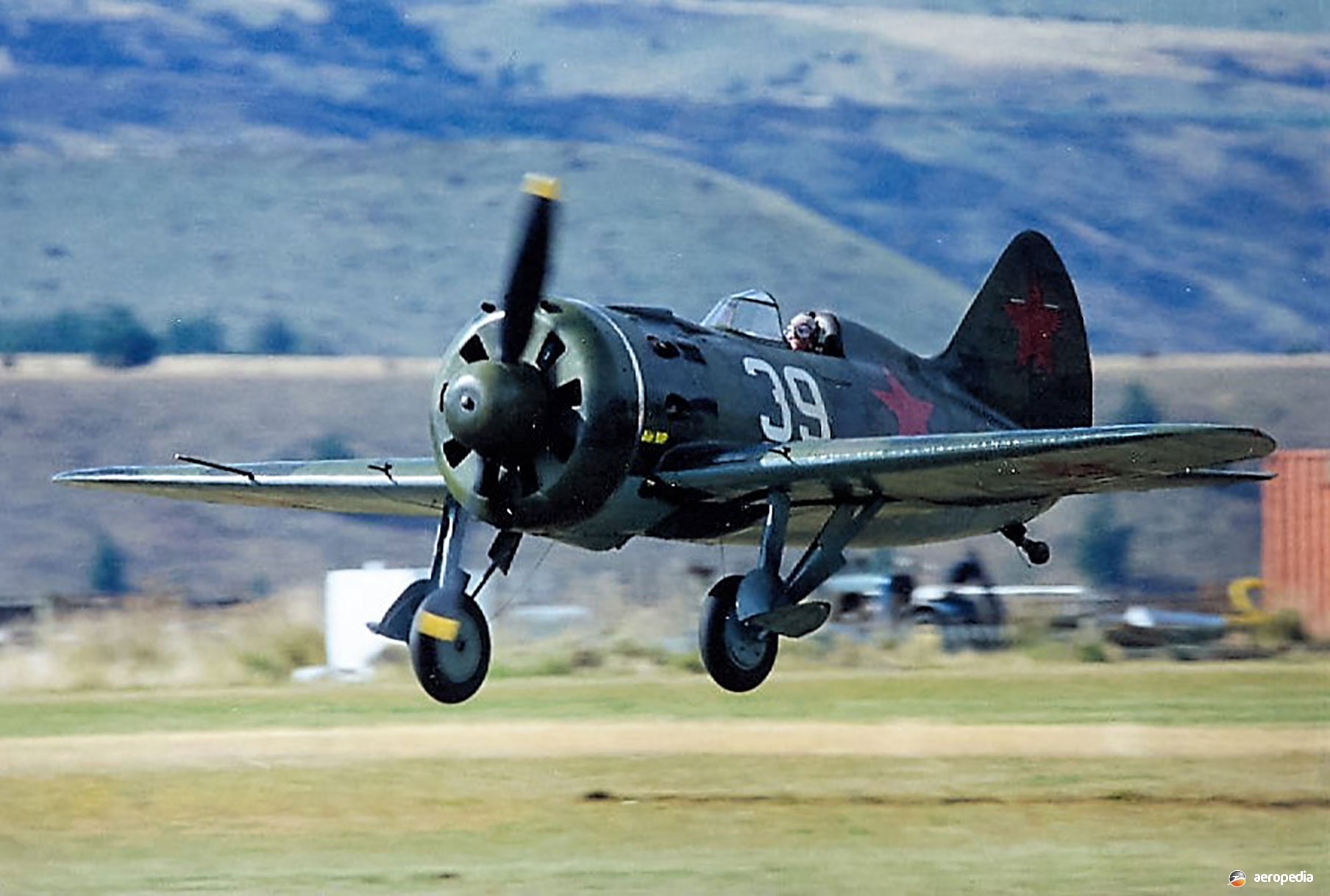

…	6無題Name名無し 26/08/25(火)02:32:23 IP:1.73.*(spmode.ne.jp)No.571743そうだねx1 1787592743905.jpg-(816493 B) 零戦のやられ役だが世界初の主脚引き込み機構と片持ち梁低翼単葉機の栄誉だけは持つI-16

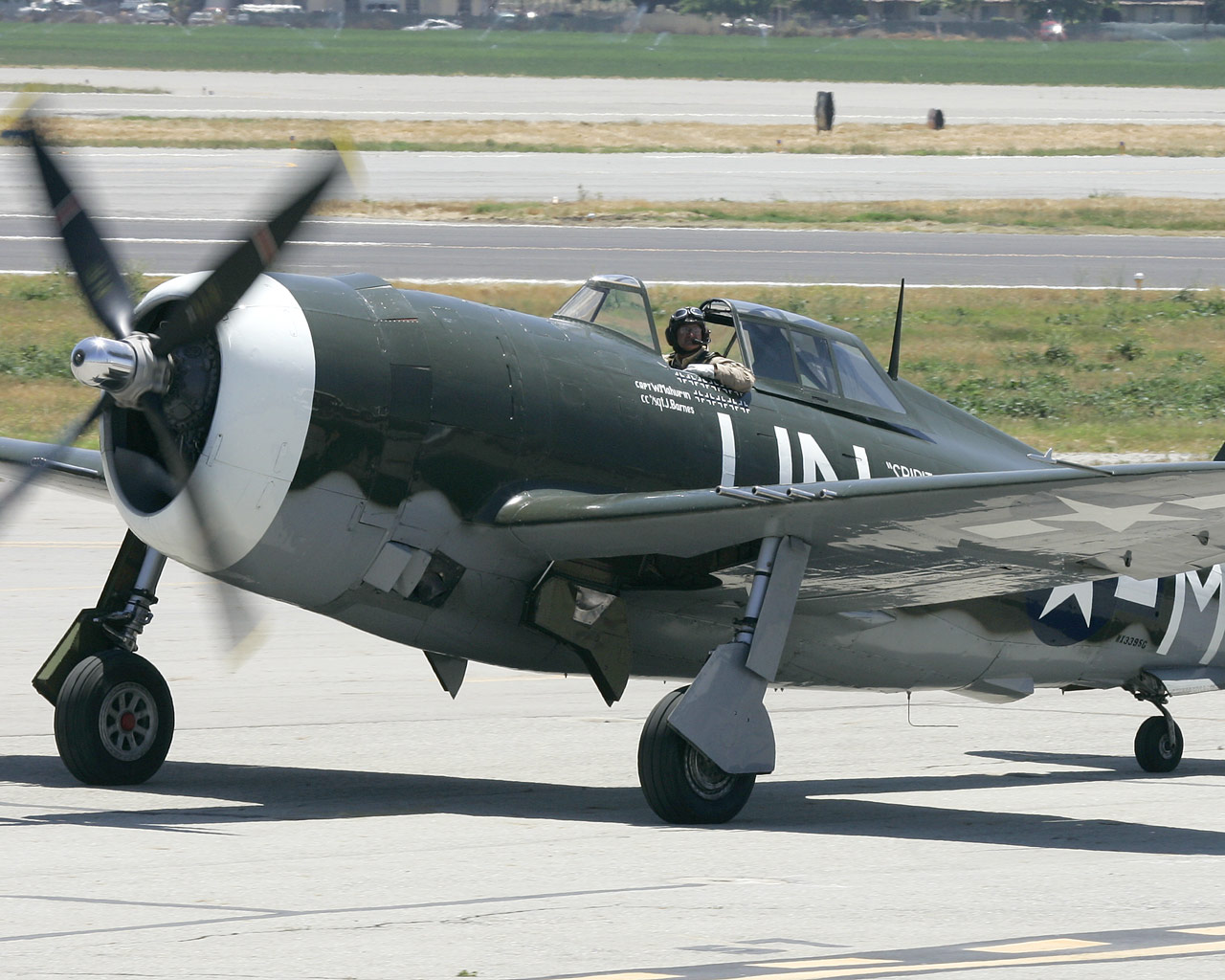

…	7無題Name名無し 26/08/25(火)17:43:27 IP:133.200.*(mesh.ad.jp)No.571753そうだねx2 1787647407830.jpg-(267903 B) >悪名高き紫電の二段引き込み機構 P-47も同じ機構だけど悪い評判は聞かないな。しかもP-47は大重量の機体なのに。これが当時の日米の技術力の差なのか…。

…	8無題Name名無し 26/08/25(火)21:16:54 IP:49.106.*(spmode.ne.jp)No.571755そうだねx2 丸で日本軍がムスタングを鹵獲して飛行させた手記読んだことがありますとにかく脚の引き込みがスムーズでうらやましいとパイロットが評価してました

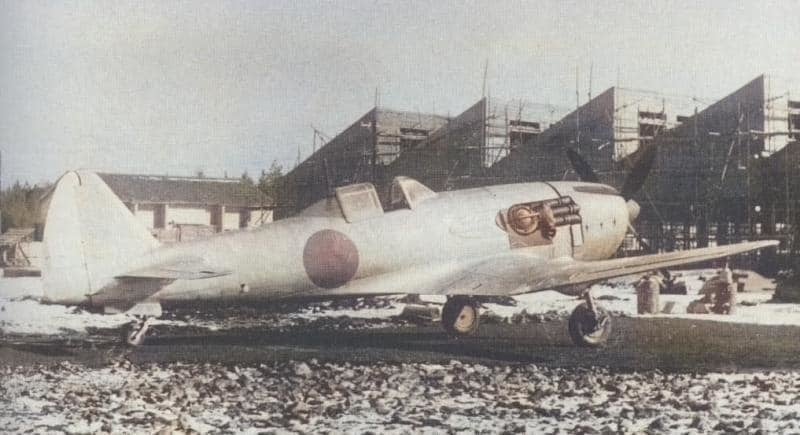

…	9無題Name名無し 26/08/26(水)00:17:30 IP:119.24.*(zaq.ne.jp)No.571759+ 1787671050286.jpg-(49409 B) >アメリカは90°回転引き込み機構がお好きこの回転引き込み機構をパクってキ87に乗せたのだが不調続きで結局は1回もマトモに動かせる事ができず試験飛行は最後まで足を出したままだったと言う

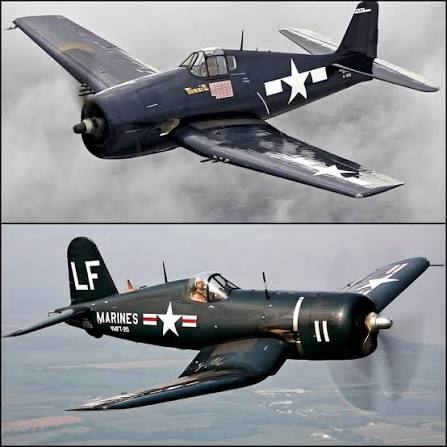

…	10無題Name名無し 26/08/26(水)13:48:39 IP:49.109.*(spmode.ne.jp)No.571761+ 1787719719549.jpg-(27509 B) P40もF6FもF4Uも鹵獲していたというのに90°回転引き込み式をモノに出来なかったというのは基本的な工業力と技術力の差なのかね

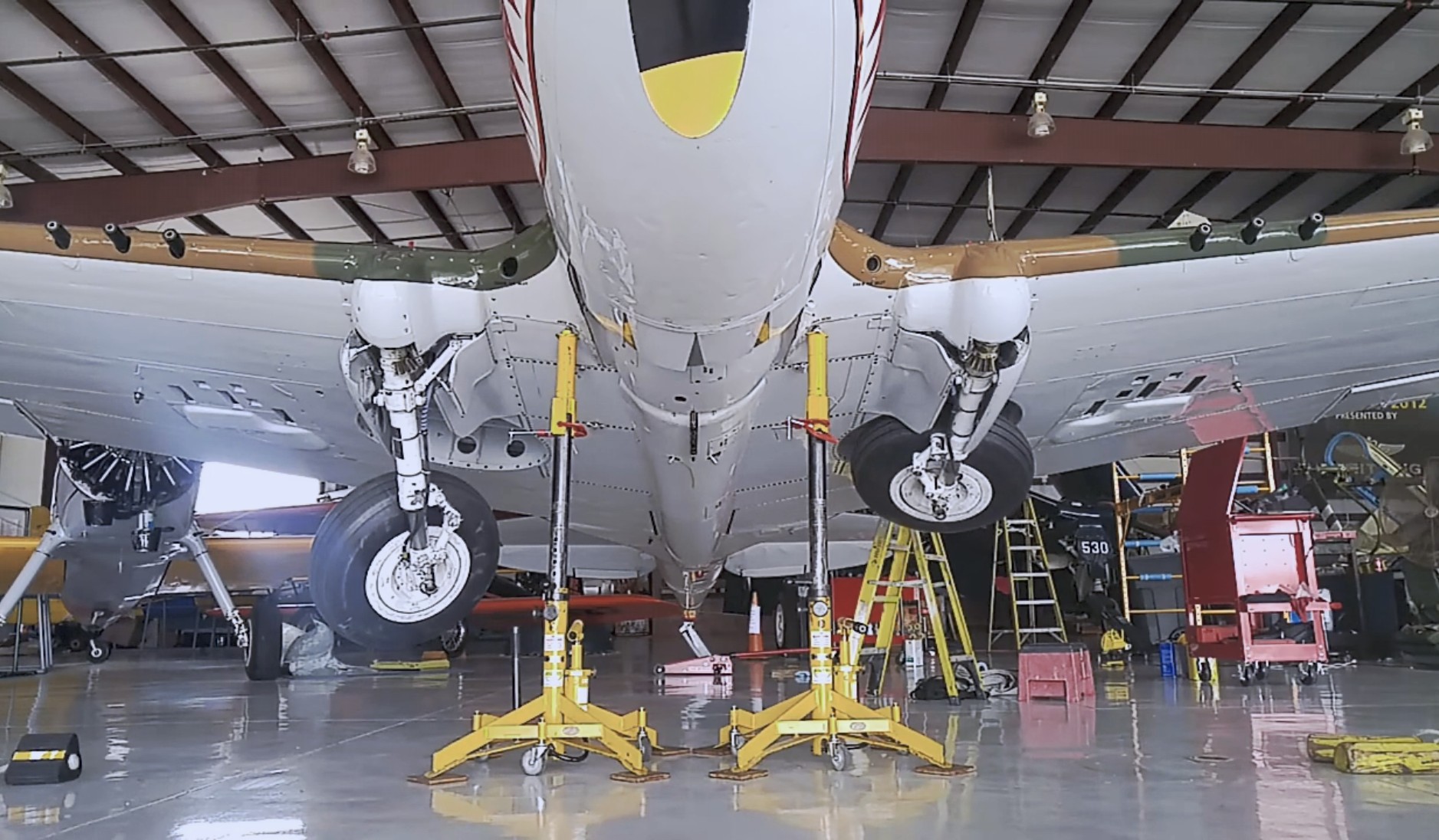

…	11無題Name名無し 26/08/26(水)14:08:30 IP:49.109.*(spmode.ne.jp)No.571774+ 1787720910992.jpg-(400197 B) これがモノに出来ていれば紫電の複雑な二段引き込み式機構など採用しなくても良かったのかもね P40も左右同時引き込みではないんだな https://youtu.be/5zz1I31POyo?si=agjraspX_mQqt5lp

…	12無題Name名無し 26/08/26(水)14:11:16 IP:49.109.*(spmode.ne.jp)No.571775+ 書き込みをした人によって削除されました

…	13無題Name名無し 26/08/26(水)14:11:42 IP:49.109.*(spmode.ne.jp)No.571776+ 1787721102901.jpg-(336292 B) コルセアの主脚引き連れ（スロー） https://youtu.be/fFvnC82nong?si=fT2OBu9Fm3cz19hN

…	14無題Name名無し 26/08/26(水)14:13:41 IP:49.109.*(spmode.ne.jp)No.571777+ 1787721221386.jpg-(244636 B) F4Fのは手動だと思うとちょっと可愛い https://youtu.be/DwnAt0FKpMY?si=jWqr7wgYwq64ERvk

…	15無題Name名無し 26/08/26(水)14:17:45 IP:49.109.*(spmode.ne.jp)No.571779+ 1787721465685.jpg-(361880 B) ヘルダイバーは上げるときは片方ずつで下げるときは重さもあるので一緒に出る https://youtu.be/21nri0weAcg?feature=shared

…	16無題Name名無し 26/08/26(水)14:18:56 IP:14.9.*(enabler.ne.jp)No.571781+ スレッドを立てた人によって削除されました 2. やっていることが「ただの駄々っ子」文字だらけの掲示板で執拗に荒らしを続ける執念は、社会的な活動ではなく、「自分の思い通りにならないから、床にひっくり返ってギャーギャー泣き叫んでいる幼児」と何も変わりません。ただ、その駄々をこねる道具が、おもちゃではなく「ネットの回線」と「軍事知識のコピペ」に変わっただけです。

…	17無題Name名無し 26/08/26(水)14:19:14 IP:14.9.*(enabler.ne.jp)No.571782+ スレッドを立てた人によって削除されましたこっちのスレに逃げてんじゃねーわ駄々っ子幼稚園も卒業していないバカ

…	18無題Name名無し 26/08/26(水)14:19:38 IP:14.9.*(enabler.ne.jp)No.571783+ スレッドを立てた人によって削除されましたおわりだーーーみたいな　何考えてんだ　小学校も行かなかったバカは

…	19無題Name名無し 26/08/26(水)14:22:04 IP:14.9.*(enabler.ne.jp)No.571784+ スレッドを立てた人によって削除されました飛行機ブーンレベルじゃねえか

…	20無題Name名無し 26/08/26(水)14:22:41 IP:49.109.*(spmode.ne.jp)No.571785+ 1787721761454.jpg-(215958 B) スピットファイアの方がBF109よりも足は立ち気味なんだね https://youtube.com/shorts/MYd2V8I6KC4?si=qljXp9l7N8zx2XTM

…	21無題Name名無し 26/08/26(水)14:33:32 IP:49.109.*(spmode.ne.jp)No.571786+ 1787722412276.jpg-(230688 B) 零戦22型こいつは復元機なので同時に収納する https://youtu.be/nGZjDejB64I?si=89-sh6KlZj27uL62

…	22無題Name名無し 26/08/26(水)14:41:26 IP:49.109.*(spmode.ne.jp)No.571787+ 1787722886783.jpg-(61474 B) 片脚の出ない復元BF109 よく最小限の被害で留めたものだね https://youtu.be/ufLPE3aCFU4?si=cq8G22FB6e7WpnF3
