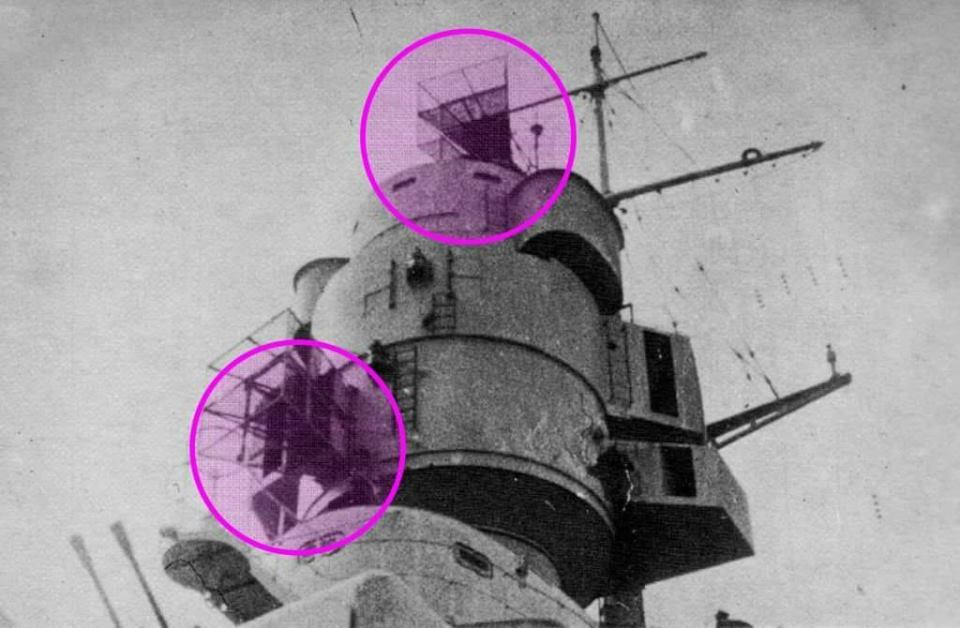

二次戦のレーダー開発、本当に皆苦労してるな…
こいつはイタリアのGufo対水上レーダー
1943年の休戦までに12機しか完成しなかった

削除された記事が3件あります.見る

…	1無念Nameとしあき26/03/31(火)22:42:56No.1397744171+ 電探

…	2無念Nameとしあき26/03/31(火)22:43:45No.1397744376+ 1774964625582.jpg-(8150 B) 22号電探枢軸で唯一マグネトロンを量産できる日本が対水上レーダーでいきなり出してきた物ドイツでも60cm波をシコシコ弄ってる中でいきなり10cm波レーダーなんてモノになるはずもなく安定的に使えるようになるのはレイテ前後

…	3無念Nameとしあき26/03/31(火)22:45:06No.1397744697そうだねx1 ドイツは最終的にイギリス爆撃機を撃墜しまくることでマグネトロンの安定供給を果たす

…	4無念Nameとしあき26/03/31(火)22:46:01No.1397744910そうだねx5 >ドイツは最終的にイギリス爆撃機を撃墜しまくることでマグネトロンの安定供給を果たすまるでモンハンなんやな

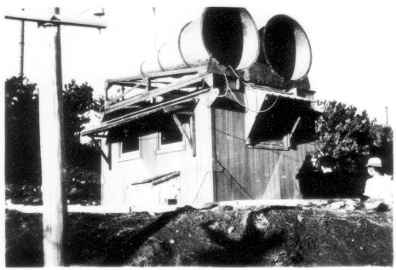

…	5無念Nameとしあき26/03/31(火)22:48:54No.1397745565+ 1774964934157.jpg-(47202 B) 量産体制が整う頃には船が無くなってたので沿岸の防衛にも配備されている

…	6無念Nameとしあき26/03/31(火)22:52:44No.1397746378+ スレッドを立てた人によって削除されましたｷﾀ━━━(ﾟ∀ﾟ)━━━!!

…	7無念Nameとしあき26/03/31(火)22:53:29No.1397746554そうだねx1 でんたん！

…	8無念Nameとしあき26/03/31(火)22:56:31No.1397747208+ 書き込みをした人によって削除されました

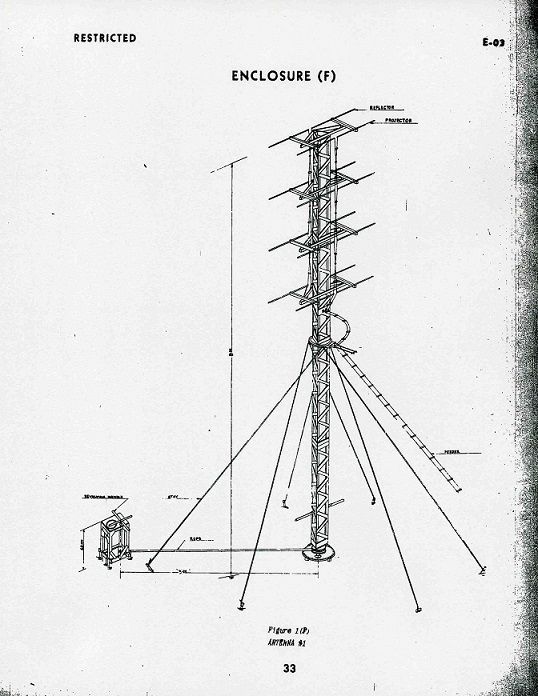

…	9無念Nameとしあき26/03/31(火)22:57:12No.1397747365+ 1774965432850.jpg-(64275 B) 3式1号電波探信儀いわゆる13号電探問題の多かった12号電探を原型に安定化と軽量化を徹底したもの色々簡略化されてるけどとりあえずレーダー反射をオシロスコープに映す事は出来たので日本のレーダーとしては一番の成功作と言ってもいいただし英米みたいな複雑な事はできないとにかく軽くて小さいので船に前線に色んな所で使ってる潜水艦に搭載したけどレイテには間に合わず

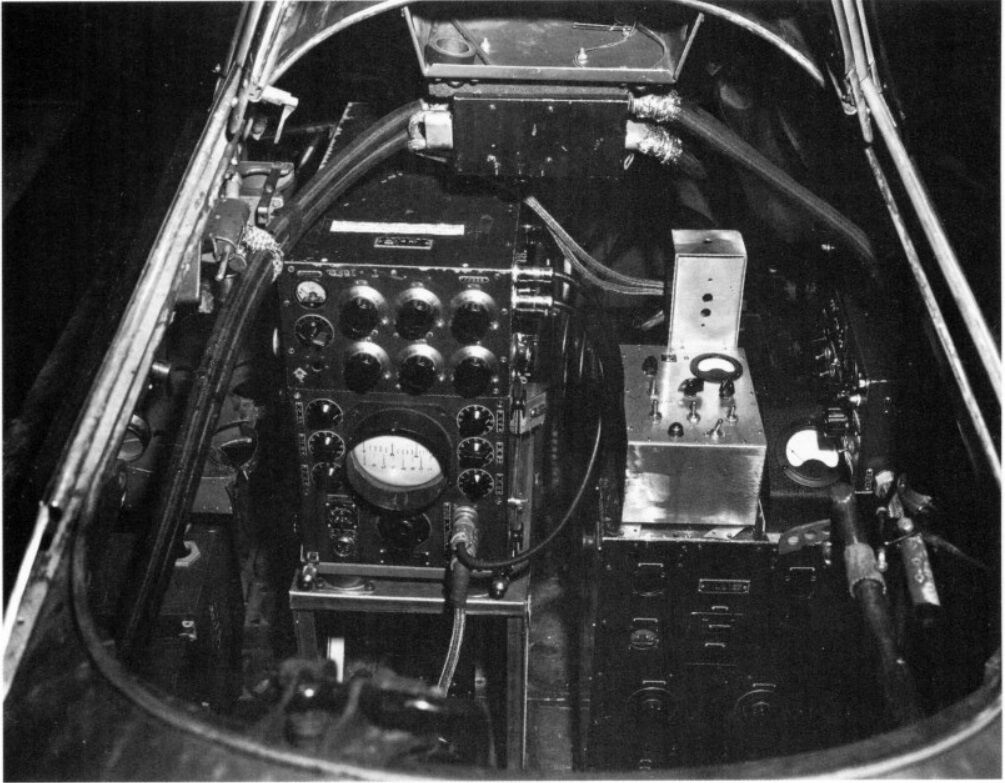

…	10無念Nameとしあき26/03/31(火)23:02:51No.1397748703+ 1774965771811.jpg-(130605 B) 三式空六号無線電信機日本海軍の航空機用レーダーとにかく使えないという話ばっかり残ってんだけど実は地上で使う分には案外使えたそうで一セット丸ごと空輸して設置するなんて事も出来た潜水艦用で試験して問題も無かったけど13号を優先されて搭載せず

…	11無念Nameとしあき26/03/31(火)23:17:55No.1397751966+ >三式空六号無線電信機アンテナは天山や一式陸攻のプラモに入ってたりするけど機器本体はこんなのだったのか

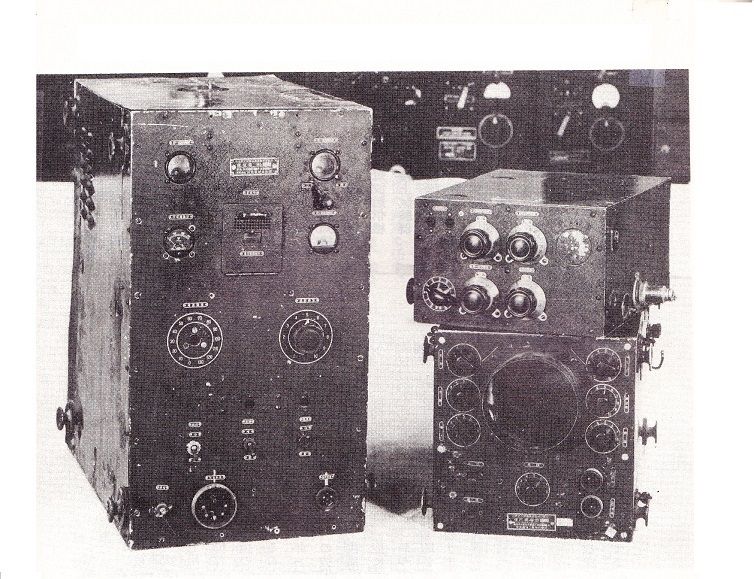

…	12無念Nameとしあき26/03/31(火)23:20:22No.1397752495+ 1774966822212.jpg-(116742 B) >>三式空六号無線電信機 >アンテナは天山や一式陸攻のプラモに入ってたりするけど機器本体はこんなのだったのかアンテナ以外はたったこんだけちょっと余裕のある機体なら簡単にポン付けできる映らないけど

…	13無念Nameとしあき26/03/31(火)23:20:55No.1397752598+ >映らないけどボディアース取ってないせいだっけ？

…	14無念Nameとしあき26/03/31(火)23:24:17No.1397753261+ >>映らないけど >ボディアース取ってないせいだっけ？中高度以上で放電が起こるのをアース取って直るかどうかは俺は解らない… 一応地べたに置いてれば使えるあたりレーダーとして全くダメというわけでは無さそうだけどそれも含めて航空用レーダーだからなぁ

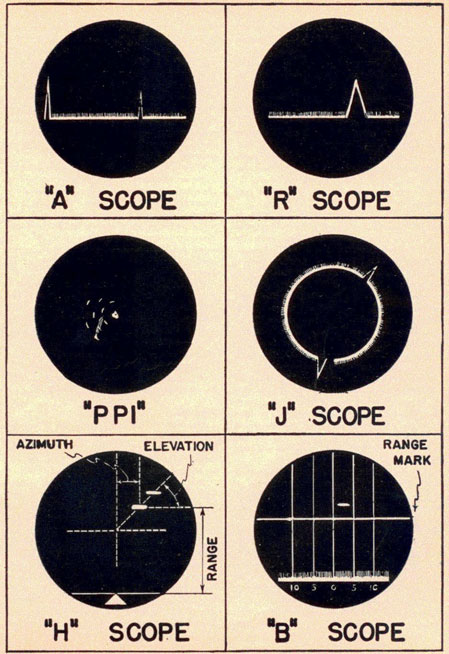

…	15無念Nameとしあき26/03/31(火)23:34:01No.1397755066+ 1774967641321.jpg-(80420 B) 表示方式もいろいろ

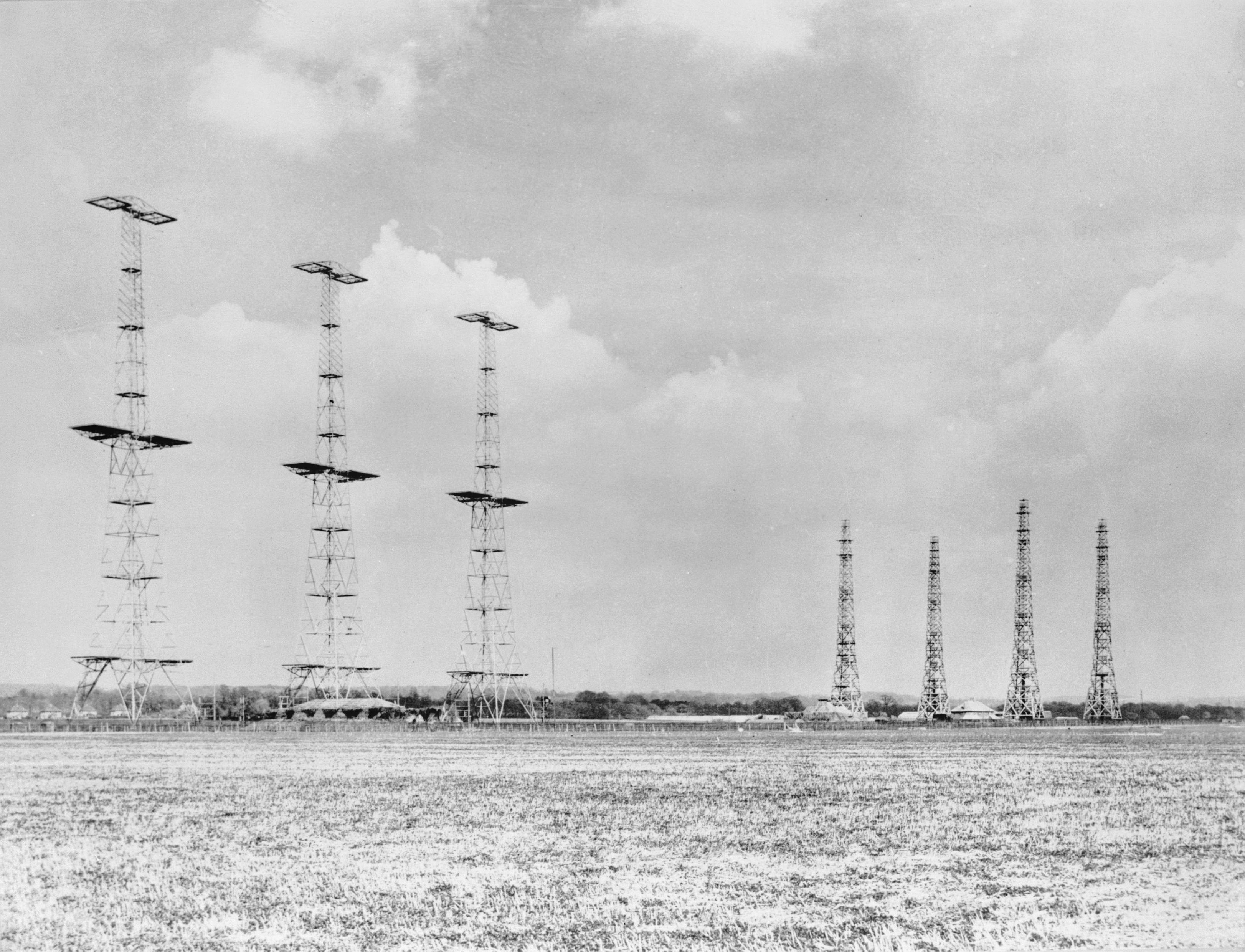

…	16無念Nameとしあき26/03/31(火)23:35:13No.1397755269+ 1774967713675.jpg-(2152748 B) ｷﾀ━━━(ﾟ∀ﾟ)━━━!!

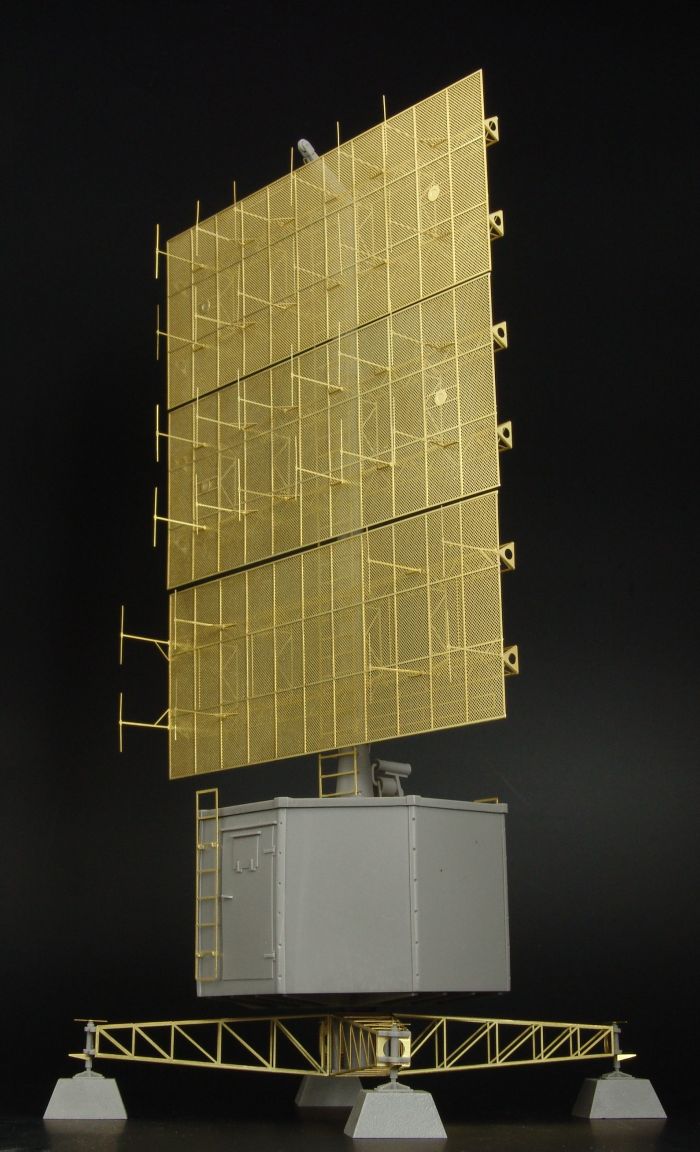

…	17無念Nameとしあき26/03/31(火)23:38:13No.1397755786+ 1774967893985.jpg-(117899 B) Hauler[HLS48002]1/48WWII独フレイヤ-LZ A (FuMG-401)早期警戒レーダーフルキット販売価格: 23,859円(税込)

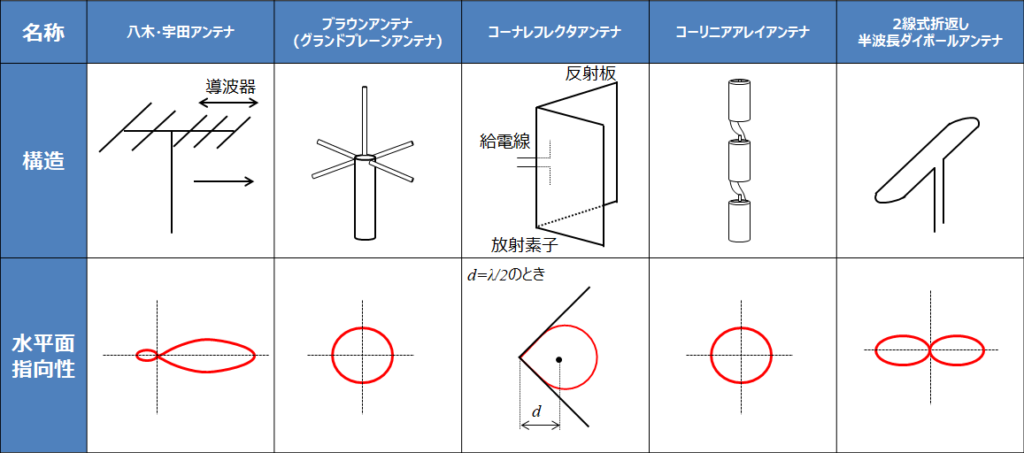

…	18無念Nameとしあき26/03/31(火)23:39:41No.1397756056+ 1774967981948.png-(95654 B) ダイポールアンテナって指向性の無い全周囲電波垂れ流しアンテナなんだけど工夫すれば多少は指向性を持たせられるらしい 22号の金属ラッパはそのための反射材

…	19無念Nameとしあき26/03/31(火)23:55:01No.1397758735+ スレッドを立てた人によって削除されました立て逃げ

…	20無念Nameとしあき26/04/01(水)00:24:37No.1397764394+ >No.1397744376 訪独した潜水艦艦長が恥ずかしくて外してしまったみたいな

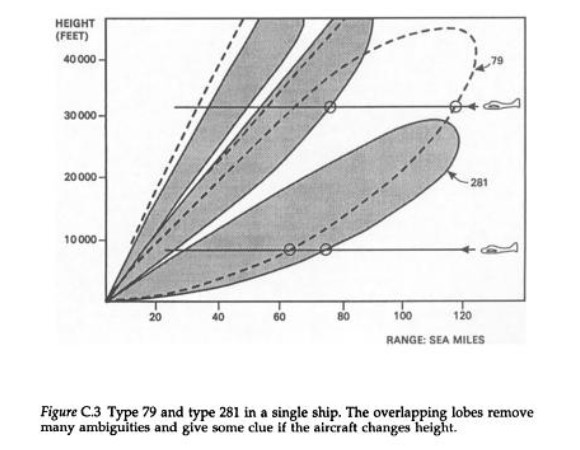

…	21無念Nameとしあき26/04/01(水)01:00:17No.1397769991+ 1774972817454.jpg-(45278 B) 大戦時イギリス海軍が運用していた対空警戒レーダー79型と281型の垂直方向の捜索範囲この範囲から入ったり消えたりするタイミングやこの2種のレーダーによる探知のタイミングを比較することで専用の高度検出レーダーが無くても高度の推定が可能

…	22無念Nameとしあき26/04/01(水)01:01:32No.1397770169+ イギリスがずば抜けすぎる

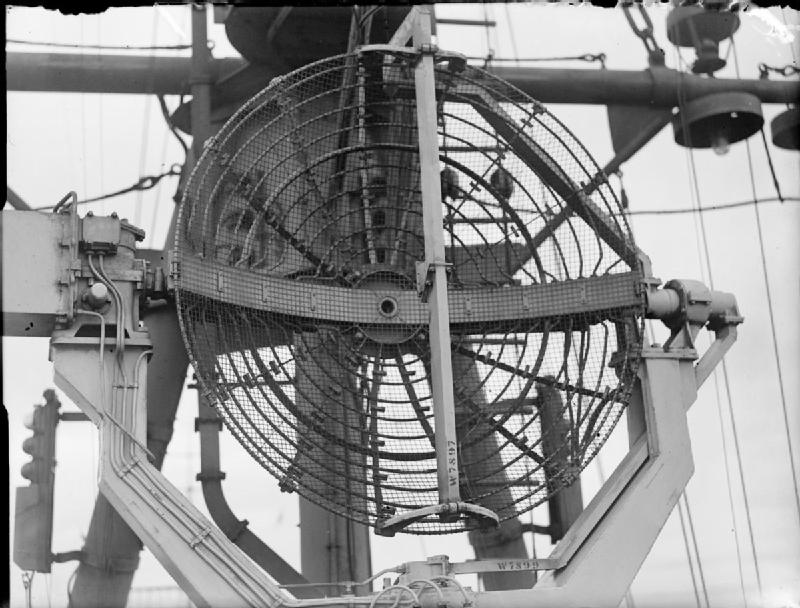

…	23無念Nameとしあき26/04/01(水)01:05:17No.1397770693+ 1774973117867.jpg-(90147 B) 大戦中に実用化された高度検出レーダーにはイギリスの277型とアメリカのSMレーダーがあるけど捜索範囲が20km～30kmと短いので警戒レーダーを利用した高度推測も結局終戦まで使われたそうな

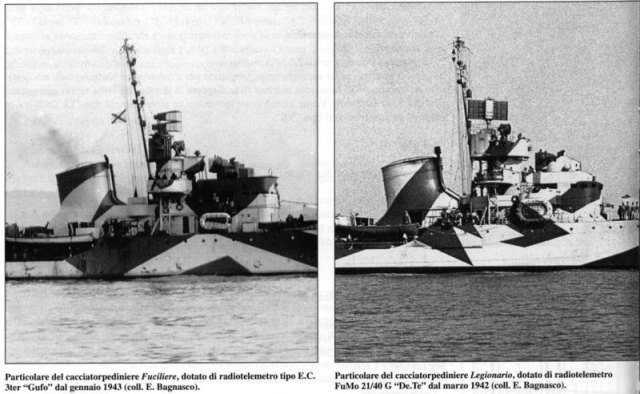

…	24無念Nameとしあき26/04/01(水)01:06:34No.1397770867+ 1774973194956.jpg-(70639 B) イタリアは国産レーダーはあるけど生産間に合ってないのでドイツからも買っている

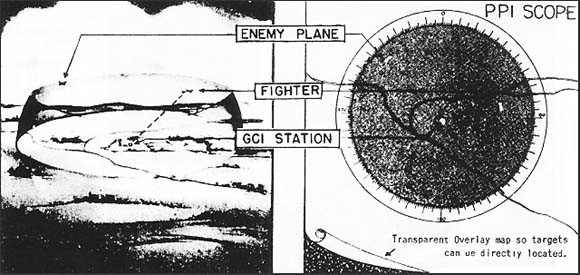

…	25無念Nameとしあき26/04/01(水)01:09:07No.1397771220+ 1774973347908.jpg-(60954 B) >表示方式もいろいろ PPIスコープの利点は色々あるけど最大のものは IFFと組み合わせることで敵機と迎撃機の位置関係が一目でわかることだと思っている

…	26無念Nameとしあき26/04/01(水)01:28:09No.1397773516+ 何かを探知する装置作るのは楽しいけど戦時中に軍のプレッシャー受けながらやるのは嫌だな

…	27無念Nameとしあき26/04/01(水)01:37:55No.1397774504+ 日本軍のPPIレーダーはB-29から回収した物の超劣化コピー
