ROG-EQUALIZERは、電源ユニットからビデオカードへの電源供給に用いられる12V-2x6ケーブル。消費電力の大きい一部のハイエンドビデオカードにおいて、ケーブルが正しく接続されていないことなどが原因となり、コネクタ部分が溶けたり燃えたりしてしまう事例が報告されているが、本製品は電流を均一化することでこれを防ぐ設計となっている。
　
特許取得済みの独自設計により、ケーブル内部の電流供給を均一化し、ビデオカード側コネクタの温度上昇を抑制。材質の限界温度である105℃を下回る温度で安定させる。+12Vケーブルの中央4本のワイヤを取り外し、実際の使用ケースで発生しうる過酷な条件を再現したテストでは、標準的な12V-2x6ケーブルが約146℃と安全動作温度を大幅に超えてしまったのに対し、ROG-EQUALIZERは約73.4℃と安全な温度をキープできたとしている。

加えて、低温動作が可能で柔軟性にも優れる素材を使用したPremium Etched Cablesを採用。1本あたりの定格電流を一般的な9.2Aから17Aに引き上げており、600Wの連続負荷がかかる環境下においても、高い信頼性と安定した電力供給を可能にするとともに長寿命を実現した。
　

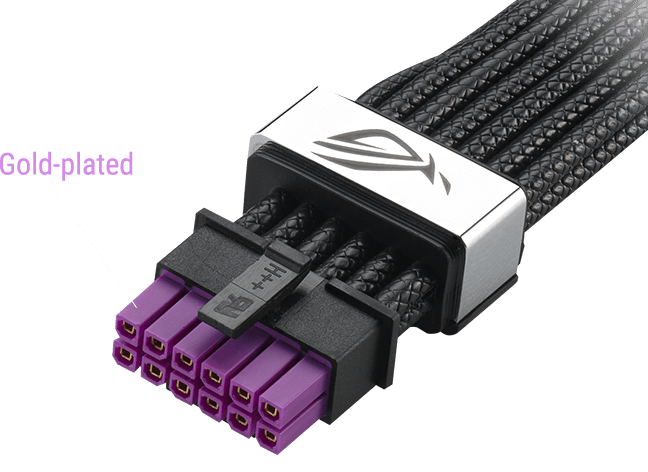

また、金メッキの大型スプリングコンタクトでビデオカードとの接触抵抗を低減。コネクタ部分を紫色に着色し、正しく接続できているか視覚的に確認しやすいデザインとした。ユーティリティ「GPU Tweak III」に近日用意される専用モードを有効にすると、リアルタイム監視も行なえる。

なんでnVIDIAが動かないでASUSやMSIとかが解決策を出そうと努力してるのか
それが理解できない

でもお高いんでしょ？

>なんでnVIDIAが動かないでASUSやMSIとかが解決策を出そうと努力してるのか
>それが理解できない
そりゃ不良原因がケーブルの接触不良だから本体の問題ではないし…

NVIDIAは殿様状態だから
力関係が違いすぎる

突っ張り棒の次はケーブルか
次はなにが必要になるかな

>でもお高いんでしょ？
なんとたったの8000円ポッキリ💘

一度出したもんは引っ込められないからなあ
これクラスを規格にしたATX３.2作ってくれ

>そりゃ不良原因がケーブルの接触不良だから本体の問題ではないし…
革ジャンがシャント抵抗増やせばええやろがい！

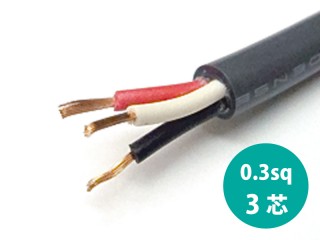

大電流流すなら線径太くしてくれよ…

12ピン溶解問題は吉田製作所のイメージが
吉田製作所はトラブル起こってなんぼ過ぎていい

Intelが作った規格だし…

>グラボ12ピン溶解問題
妖怪の仕業だな

>>そりゃ不良原因がケーブルの接触不良だから本体の問題ではないし…
>革ジャンがシャント抵抗増やせばええやろがい！
リファレンスに盛ったところでボードメーカーが追従するとは限らん

>No.1403926588
でもピンをしっかり刺さないとしあきが悪いんですよ…

>No.1403925455
大電流流れるよ注意してねって状況をただのコスト増と考えて対策しないグラボメーカーが悪いよ

>標準的な12V-2x6ケーブルが約146℃と安全動作温度を大幅に超えてしまったのに対し
>ROG-EQUALIZERは約73.4℃と安全な温度をキープできたとしている
今までのがゴミレベル化する性能やん

10A近い電流が流れるのに安いケーブル採用してたメーカーが悪いよ

規格が狂ってますよ

電流的にナイロンコネクタで扱うのはそろそろ無理じゃろ
ブスバーとかにできんのか

あざっす

>>No.1403926588
>でもピンをしっかり刺さないとしあきが悪いんですよ…
自然に緩んでくるんすよ…

ガバガバどころかスカスカ

差し込み側に負荷かかるように配線すればいいだけだろ

これが嫌で16pinの9070XT買ったもの

>>でもピンをしっかり刺さないとしあきが悪いんですよ…
>自然に緩んでくるんすよ…
規格そのものの設計図レベルで不良品やないか！
緩んで溶解・発火するってマジで何でそんな不良規格のまんまで強行しやがったんだよ…バカか何かか？

緩んでなくても偏るからどうしようもない

>そりゃ不良原因がケーブルの接触不良だから本体の問題ではないし…
お前が始めた物語だろう

>これが嫌で16pinの9070XT買ったもの
流石にそれはちょっと思想が強すぎる…
XTの競合ってなると5070Tiだけど70Tiなら電力そんなかからんのもあって焼損報告はほぼないよ

>10A近い電流が流れるのに安いケーブル採用してたメーカーが悪いよ
そもそもスパイクで平然とケーブルの上限越える電力流れるような設計の時点でって言ったら駄目です…？
RaptorLakeと同じような事やってて事故ってるのがこの問題だし
当然挿し方の問題で起きてるのは仕方ないにしても…

>流石にそれはちょっと思想が強すぎる…
強いの貴方じゃないですかね

赤選ぶにしても緑選ぶにしても自由だけど焼損問題気にするのは5080クラス以上かな
80で僅かに報告あがって90でメインに話題になる感じだから
まぁ可能性は0じゃないから心配なら避けるってのは考えの一つだとは思うけど

>緩んでなくても偏るからどうしようもない
ロック機構があるのに緩んで偏るってもうどうしようもないな
規格そのものが完全に失敗じゃねーか

>ロック機構があるのに緩んで偏るってもうどうしようもないな
>規格そのものが完全に失敗じゃねーか
ロック機構があっても偏るのは16pinも一緒

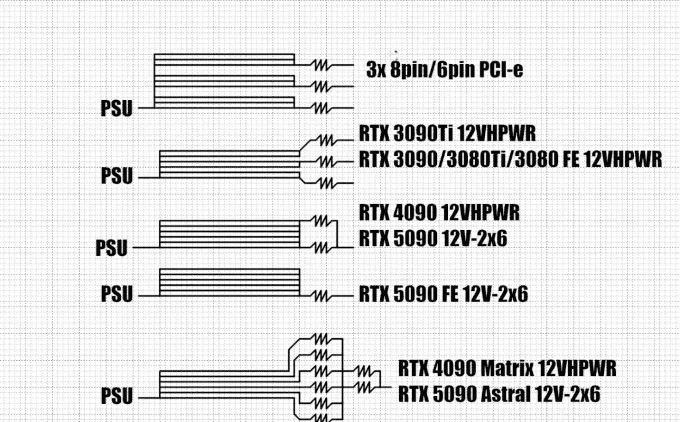

どちらかといえば保護機構が機能してないというのが一番大きい

6000台が出たら買い換える予定だけどその頃には解決してるといいな

ATX規格のグラボの接続方法そろそろ限界じゃない？

スレ画の規格の策定に参加しているも自分のところは採用しないIntelのド畜生ムーブすき
Thunderboltと違って失敗規格になるの見えたんだろうな…

最初から全部金属で作ったら溶けないんじゃないの？

>なんでnVIDIAが動かないでASUSやMSIとかが解決策を出そうと努力してるのか
このメモリ高騰時代、1年保証での交換リスクはASUSやMSIはとうてい無視できない緊急のため必死になってる

>最初から全部金属で作ったら溶けないんじゃないの？
ショートするわっ！

>ショートするわっ！
ショートしない金属で作ればいいじゃん

セラミックとか駄目なのか

>このメモリ高騰時代、1年保証での交換リスクはASUSやMSIはとうてい無視できない緊急のため必死になってる
まぁマジで保証目当てで他社選ぶってとしあきも居るだろうしなぁ
俺は覚悟キメてASUS使ってるけどわりと迷ったのはある

>>ショートするわっ！
>ショートしない金属で作ればいいじゃん

カーボンにするとか素材を変えるのは手だと思うけどそもそも論として
焼損が起きる時点でケーブルが正しく挿せてないとか異常電流が出てる状態なので
燃える対策よりはその状態を察知できる方が重要なんよね

対策考えるのはPCI-SIGじゃないの？

>1本あたりの定格電流を一般的な9.2Aから17Aに引き上げており
4080以下なら安心だな

グラボの電源だけVVCケーブル挿してドライバで締め込むかんじにしたらどうだ

>ATX規格のグラボの接続方法そろそろ限界じゃない？
かといって他に良い方法があるのかと言ったら無いので

ただでさえ力入れにくいのに
あんな挿しにくいコネクタを作るのが悪い

>ただでさえ力入れにくいのに
>あんな挿しにくいコネクタを作るのが悪い
ATX 24ピン「なんのことかな…」

>そりゃ不良原因がケーブルの接触不良だから本体の問題ではないし…
ケーブルの問題だけじゃないんだよなぁ
ちゃんと平均に電力が流れない

24ピンにしてケーブル数増やしてアンペア数も分散させればいいじゃない

しょっぱい電源使うのが悪い

BTXケーブルで良くない？

ねじ式にしたら？

>ねじ式にしたら？
まぁこれが最大の解決方法だと思う
VGAだっけ？アレを小型化したようなちっこいネジ留めにすれば解決すると思う
問題はデザイン性と取り回しが死ぬところか

m.2もだけど当初の使い方を想定してないせいで色々無理が出てるよな
今どうせ半導体不足で売れないんだし規格刷新したほうが良いよ
