画像ファイル名：1793279322530.png-(518482 B)

無念Nameとしあき26/10/29(木)22:08:42No.1444560080そうだねx1 30日04:31頃消えます

何で？

削除された記事が2件あります.見る

…	1無念Nameとしあき26/10/29(木)22:13:47No.1444561147+ >何で？ 10kΩ３つ並列＝3.33kΩ その下に10kΩ2つ直列で加える＝23.33kΩ そこに10kΩを1つ並列に繋げると合成抵抗は7kΩになる

…	2無念Nameとしあき26/10/29(木)22:15:22No.1444561452+ 手計算したら端数もなくきっちり7だった考えた人すごいな昔の偉い人なんかな

…	3無念Nameとしあき26/10/29(木)22:15:54No.1444561576+ 工夫には違いないけど製品としてはこんなトンチキ配線ないし DIYならやめたほうがいいよ

…	4無念Nameとしあき26/10/29(木)22:16:41No.1444561763そうだねx5 あーなるほどね完全に理解したわ

…	5無念Nameとしあき26/10/29(木)22:17:23No.1444561928そうだねx7 なんでそんなネタで画像作った…ってなる

…	6無念Nameとしあき26/10/29(木)22:19:27No.1444562343+ 書き込みをした人によって削除されました

…	7無念Nameとしあき26/10/29(木)22:21:04No.1444562717+ >10kΩ３つ並列＝3.33kΩ >その下に10kΩ2つ直列で加える＝23.33kΩ >そこに10kΩを1つ並列に繋げると合成抵抗は7kΩになる 33. 33/2になるんじゃないの？

…	8無念Nameとしあき26/10/29(木)22:21:11No.1444562756+ >1/10＋1/{(1/10＋1/10＋1/10)＋10＋10}＝6.9999... 分数使えば7だぞ

…	9無念Nameとしあき26/10/29(木)22:27:06No.1444564103+ 書き込みをした人によって削除されました

…

10無念Nameとしあき26/10/29(木)22:31:06No.1444565092そうだねx1

>>10kΩ３つ並列＝3.33kΩ
>>その下に10kΩ2つ直列で加える＝23.33kΩ
>>そこに10kΩを1つ並列に繋げると合成抵抗は7kΩになる
>33. 33/2になるんじゃないの？
同じ値の抵抗を並列にした場合は単純に個数で割ればいいんだけど
並列する抵抗値が異なる場合は和分の積に計算式が変わるのよ
分数にすると分かりやすい
右の線は10/3k＋10k＋10k＝10/3k＋30/3k＋30/3k＝70/3kΩ
左の線は10kのみ
これを和分の積にすると
分子部分が70/3k×10k＝700/3kΩ
分母部分が70/3k＋10k＝70/3k＋30/3k＝100/3kΩ
お互い分母が３なので700/100kになって７ｋΩ

…	11無念Nameとしあき26/10/29(木)22:40:32No.1444567404+ 1793281232555.jpg-(200636 B) 自分はこんな感じ同じ抵抗がたくさんあるならRで考えた方が楽

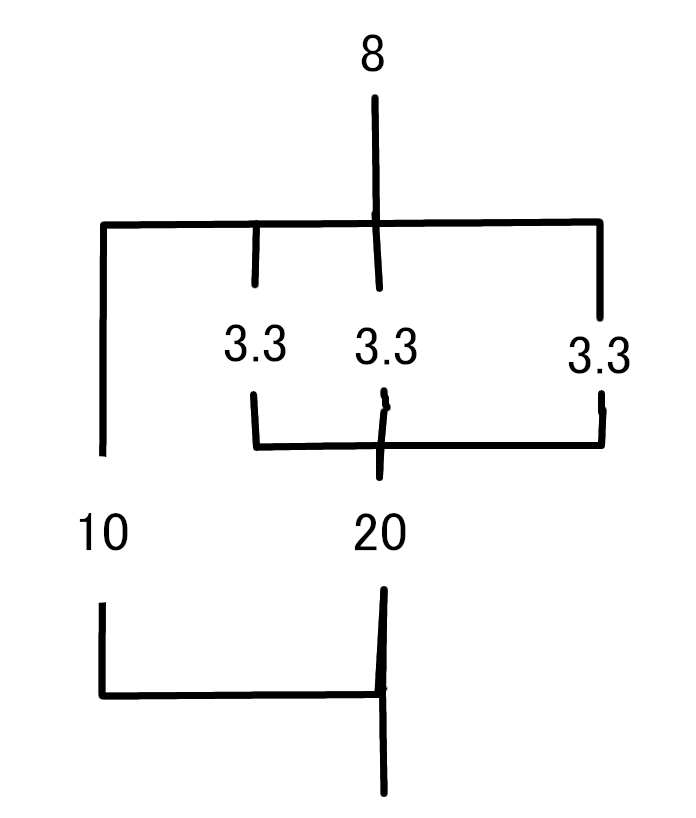

…	12無念Nameとしあき26/10/29(木)22:43:09No.1444568039そうだねx1 1793281389410.png-(15128 B) 俺が出した答え

…	13無念Nameとしあき26/10/29(木)22:44:47No.1444568416+ ちくわはどこへ行った？

…	14無念Nameとしあき26/10/29(木)23:11:55No.1444574180そうだねx1 1793283115593.jpg-(50647 B) >ちくわはどこへ行った？

…	15無念Nameとしあき26/10/29(木)23:17:48No.1444575294+ >ちくわはどこへ行った？ MJみたいな関西弁の黒人おっさんは誰や？
