チオ

コア

ちんぽの開きにゃ

イチケン見て立てただろ

>イチケン見て立てただろ
バレたか

しゃぶれよ

これ付けてるとなんか良い事ある？

いと怖し

>これ付けてるとなんか良い事ある？
ないないありません

有意にノイズが減る

ｷﾀ━━━(ﾟ∀ﾟ)━━━!!

電源線のノイズはそこまで気にしても…その後で乗るし

>イチケン見て立てただろ
コメント欄で総ツッコミされてたな

なんか有名な割に知識ねーんだなイチケン

>なんか有名な割に知識ねーんだなイチケン
おれより知識あるから全部でんじろう先生並に信じるのがおれだがまずいだろうか

メーカーが標準で付けてる場合のみ意味がある

>これ付けてるとなんか良い事ある？
メーカーが付けてるのは一部高級品の例外除いて何かしらの基準満たす為に付けてるんで効果はある
素人が後付する分にはまぁ無い

>なんか有名な割に知識ねーんだなイチケン
電気工作畑の人だから電磁周りは専門外なんじゃねぇかな

電子工作してるならノイズに悩まされることも多かろうに

>電子工作してるならノイズに悩まされることも多かろうに
フォルタ―ばっさりカットで個別に対応とかはしてなかったとか

>これ付けてるとなんか良い事ある？
電源投入時のノイズ過ごそうだなぁっていう物置いてある部屋で他のスイッチやスピーカーなんかが誤動作した時にお祈り半分で付ける

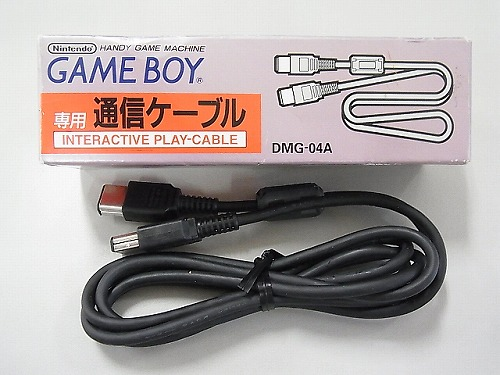

有線コントローラの根元とか

>フェラ
>チオ
>コア
>ちんぽの開きにゃ
完成してるの初めて見た

>これ付けてるとなんか良い事ある？
メタル電話線時代のアナログモデムでプロトコルレートが安定するぐらいかな
33.6Kが厳しくて28.8Kに落ちるところでもこれ付ければ33.6Kは出た
ただし音声アナログ時代の事であって今は意味有るのか判らん

LANケーブルにフェライトコア付けても回線速度速くならないってこと？

>LANケーブルにフェライトコア付けても回線速度速くならないってこと？
再送が減る文は早くなる

速度は変わらんと思うが
他の機械にノイズ撒き散らさないとかはあるかもしれない

有名メーカーの家電内部にこいつが10個近く巻いてあったことがあったよ
emc相当苦戦したんだなと

スレ画みたいなのやケーブルにくっついてるやつって空間にノイズばら撒いたり拾ってくるのを防ぐものっていう認識で合ってる？

>No.1403241384
メーカーの意図はそれであっている。

秋田のTDKが作っていたイメージ

種類によって効果のある周波数が違うから
ノイズの出てるとこ狙わないとあかんよ

黒光りして硬いつまり

>スレ画みたいなのやケーブルにくっついてるやつって空間にノイズばら撒いたり拾ってくるのを防ぐものっていう認識で合ってる？
電源コードからTVの電波を受信する機器とかLANの信号の経路にしている機器とか
あるからノイズはたしかにケーブルには乗っているので

>後日 追加検証の動画を作成します。
コメ欄伸びてるもんなー

>スレ画みたいなのやケーブルにくっついてるやつって空間にノイズばら撒いたり拾ってくるのを防ぐものっていう認識で合ってる？
基本的には散らさない為のもの
拾ってくるのを防ぐには対象も絞り込まなきゃいけないから家庭用の汎用品じゃ範囲が広すぎる
だからこそ各々がそんな散らさないようにしましょうねとなってる訳だが

こんなん効果あるわけ無いやろ・・・
あるんだ…

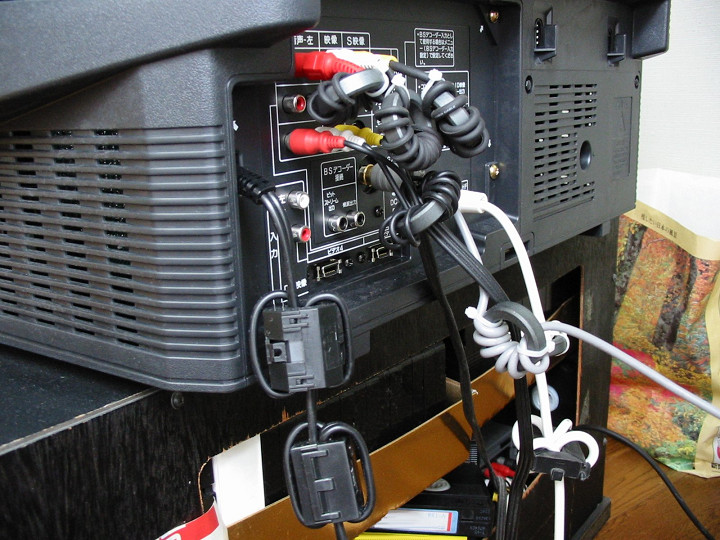

こんな感じでいっぱい付ければノイズ消せるんかな

ｷﾀ━━━(ﾟ∀ﾟ)━━━!!

オカルトアイテムではないのか

こんな事して断線とか発熱とかしないんです？

イチケンは簡易的とはいえLISNまで用意したんだから
電安法の規格通す試験とかしてほしいな

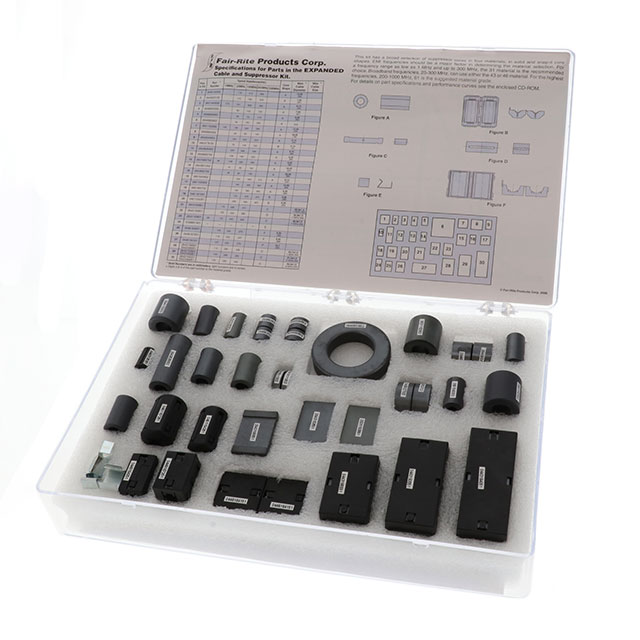

フェライトサンプルセット使ったりXｺﾝYｺﾝ交換したり

イチケンはエフイーティーのことをフェットって言って気持ち悪いから見なくなった。

>オカルトアイテムではないのか
AV関連は兎も角コストカットに腐心している界隈でも使われ続けてるものがオカルトってことは無いんじゃないかな
電気の先生じゃないから確かなことはわからんが

>こんな事して断線とか発熱とかしないんです？
ノイズの電位差自体は小さいモノなので熱エネルギーになってもめっちゃわずか
コネクタの断線の方が気がかりね

>こんな事して断線とか発熱とかしないんです？
むしろ発熱してもらわないと困るぜ

５Ｇ-WiFiルーターみたいなものではセルラー境界地点だとフェライトつけると感度が上がることがあるよ。

1mくらいある化け物で試験してたが確かに効果はあった

社内で散々EMC対策しても肝心の第三者試験では環境が違う
例えばケーブルの長さだったり機材や電波暗室の特性の違いで
ノイズの出方が全然変わったりするので
こいつを付けてノイズを基準内に収めるんだよ

>種類によって効果のある周波数が違うから
>ノイズの出てるとこ狙わないとあかんよ
もちろん有効な帯域はあるけどLCフィルタと違ってかなり緩やかな特性

フェラチオコア…

>素人が後付する分にはまぁ無い
あるだろ
映像が乱れるの無くなった

最初から付いてるのは対策した上でのお守り
現場環境に合わせて付けるの変えるのは微調整

>>素人が後付する分にはまぁ無い
>あるだろ
>映像が乱れるの無くなった
メーカーの想定よりも悪い負荷条件やノイズ環境で使ってるなら後付でも意味はあるわな

動画見てみたが確かフェライトコアは100Mhz以上で効くんだと思ってたんで
30Mhz計測で効かないのはまあそうかなと

>動画見てみたが確かフェライトコアは100Mhz以上で効くんだと思ってたんで
>30Mhz計測で効かないのはまあそうかなと
基本的には周波数が上がるほどインピーダンスも右肩上がりな特性なんで効く効かないは程度問題だとおもう

電源ケーブル経由で高周波ノイズが入ってくるからな。機械の動作を阻害するタイプのノイズが乗っていたらフェライトの効果が現れる

1部品としては大きくて結構高価な部類に入るし
ドーナツ型のはラインで人間が巻いたりするから
メーカーとしては絶対付けたくないモノではある
だが基準を満たせないと販売自体出来ないから泣く泣く巻く

>動画見てみたが確かフェライトコアは100Mhz以上で効くんだと思ってたんで
>30Mhz計測で効かないのはまあそうかなと
お城のセンター2Mhzで上限30MHzなの見て何やってんだコイツと思ったら突っ込まれてたわ

EMC系Youtuberなんて今はいるんだな
時代は変わるものだ

低い周波数効かないかな？
アマチュア無線やってる時にHF帯のアンテナ周りで使ったりしてたけど

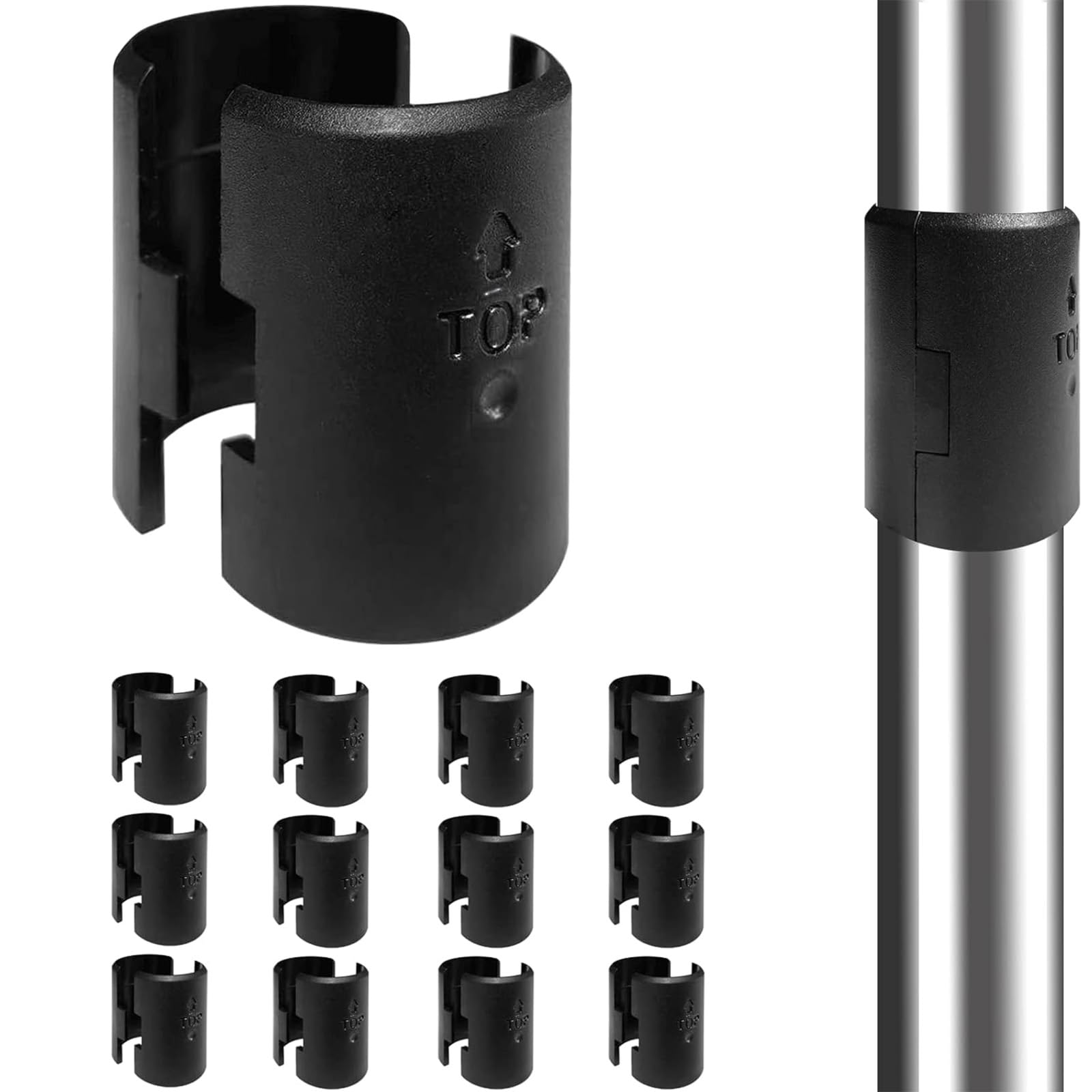

スチールラックのポールに付けるやつじゃなかった

>低い周波数効かないかな？
>アマチュア無線やってる時にHF帯のアンテナ周りで使ったりしてたけど

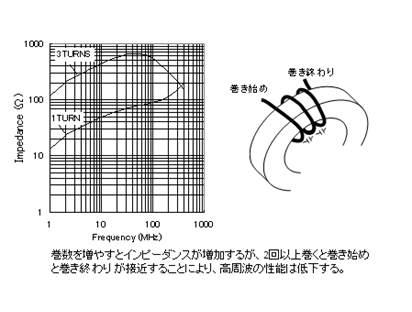

複数ターン通せば数MHzあたりでも効くようにはできる
100MHz超えるような高周波のインピーダンスは下がるけど

スピーカー信号線に巻いてるのを見た…音質悪くならんのか？

正しく使えばEMC試験に有意に影響を与える程度には効く
効かないときは全く効かないが

>スピーカー信号線に巻いてるのを見た…音質悪くならんのか？

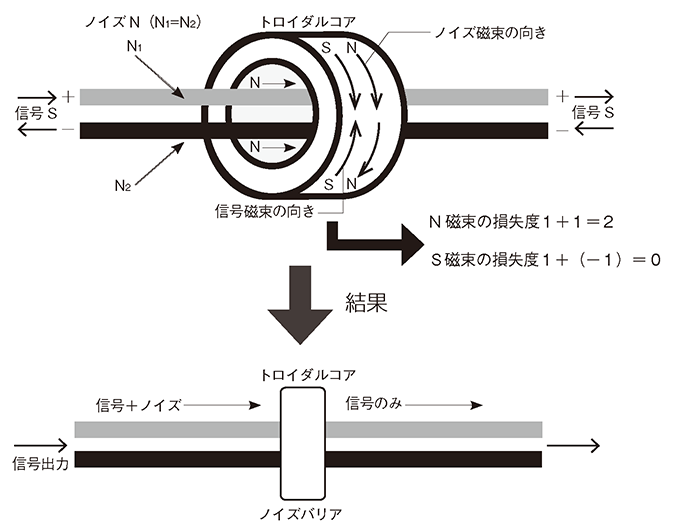

2本の並行コードを巻いているのであればコモンモードノイズだけを減衰させる
スピーカーの駆動はノーマルモード信号なので何も影響は無い

オカルトパーツと見せかけて
ノイズ低減効果自体はマジである

本当にノイズが減るし科学的にも証明されてる

普通のご家庭にはノイズを測る手段は無いから
昔から伝わるココに巻いとけみたいな経験則になりがちなので
オカルトやお呪いと思われても仕方ないとは思う

スピーカーケーブルはアンテナになってアンプに無線波が入ってくるからそれを阻害するためじゃね？

>こんな感じでいっぱい付ければノイズ消せるんかな
いっぱい付けると基本的にその個数倍で効く
線を巻くとそのターン数の2乗で効く
ただし巻くと効く周波数帯が下がる

としあきなら子供の頃から馴染み深いでしょ

気休め

ノイズを受けるのを抑える効果と出すのを抑える効果があるからどっち目的で付けているのかわからない

昔測定器にノイズが乗りまくるんで
みたいに大小入れまくったが効果はよくわからんかった

>>>素人が後付する分にはまぁ無い
>>あるだろ
>>映像が乱れるの無くなった
>メーカーの想定よりも悪い負荷条件やノイズ環境で使ってるなら後付でも意味はあるわな
メーカーに対するこの過剰な信頼感
効果がないから付けませんでしたなんて言ってないのに

結局大元をどうにかしないと意味ないっぽい

>気休め
コモンモードノイズには効くけどノーマルモードノイズには全く効かない
これを理解せず使うやつが多いせいで気休めとかオカルトとか言われる

ノイズを割合で減らすんで完全には無くならない
ノイズを無くしたいんなら回路の方でコンデンサとコイルでノイズ除去回路を組まなければならない
が、安物の電気機器だとその辺ケチってるんで注意な

うちだとLANケーブルや電源ケーブルにつければ
回線速度を計るサイトで大幅に数値が改善するほど差が出る

>イチケンはエフイーティーのことをフェットって言って気持ち悪いから見なくなった。
MOSはエムオーエスって言うの？

ずっとモスフェットって言ってたわ…

モスエフイーティーだね

>コモンモードノイズ
>ノーマルモードノイズ
ノイズの違いはこのスレ見てググって知ったけれど…
どちらのノイズが乗っているのか判断する方法ってあるのかな?
両方乗っている場合どちらが強いノイズ出しているのかの判断の仕方は?
オシロみたいに信号を映像として見るとかないのかな?
